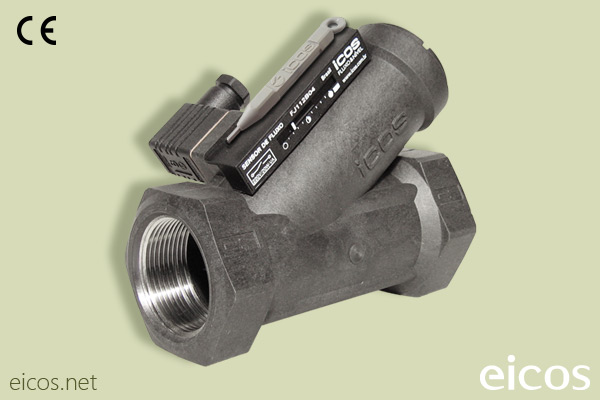

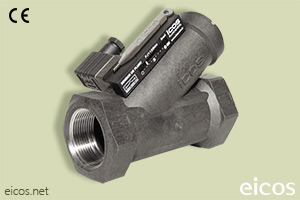

Tel. Sensor de Flujo FJ112B04 adecuado para altos flujos de aceite - 1 1/2"G
1 pz.
2 — 5 pzs.
+ 6 pzs.
IVA no incluido
Descripción
El pasaje del fluido provoca el desplazamiento de un émbolo magnético, cerrando el contacto eléctrico (reed switch).

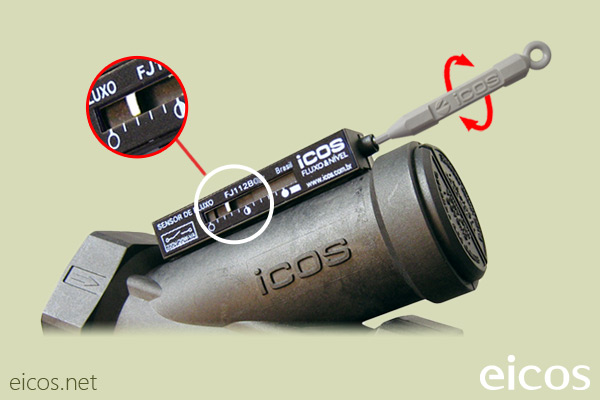

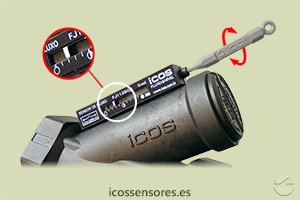

El sensor de flujo Eicos FJ112B04 con conexión de 1 1/2"G es adecuado para altos caudales de aceites. El sensor tiene un rango de trabajo que le permite ajustar el flujo ideal para ser detectado en su aplicación.

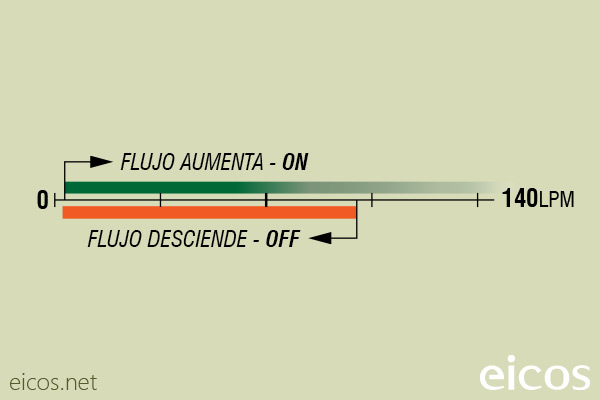

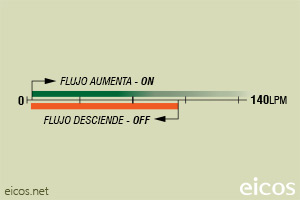

El sensor trabaja Normalmente Abierto (NA), con la señal ON cuando el flujo (en litros por minuto) es superior al ajuste en el sensor y la señal OFF cuando el flujo disminuye abajo del ajuste.
Salida eléctrica con conector DIN 43650 (incluido con el sensor).
Para aplicación en agua, consulte el modelo FJ112B02.

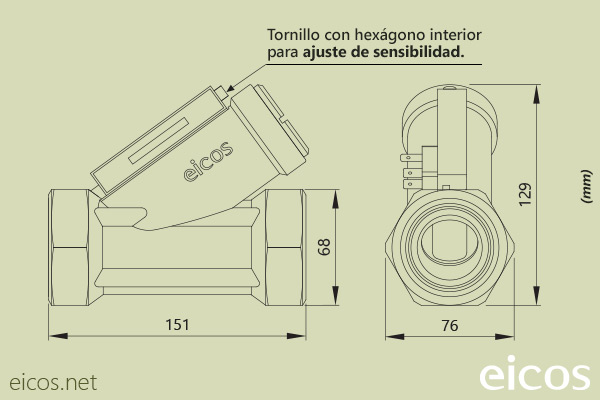

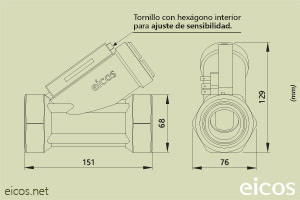

Especificaciones Técnicas
- Material: PPA - Poliftalamida
- Área de pasaje interno: 680mm²
- Presión máxima de trabajo: 25bar
- Temperatura de trabajo: 0°C a 100°C | 140°C @1h
- Muelle: Acero Inoxidable AISI 302
- Peso: 760g
- Salida: On/Off
- Contacto: NA - SPST
- Conexión de salida: Conector DIN 43650 - B
- Grado de protección: IP66
- Montaje: Horizontal o vertical con flujo ascendente
- Rosca de conexión: G 1 1/2" hembra (BSP - Paralelo)
- Junta: O’Ring - NBR (goma nitrílica)
- Garantía: 2 años
Tensiones de Conmutación
| Tensión de Trabajo | Potencia Máxima | Corriente Máxima | Pico de Corriente |
| 110Vac | 20VA | 0,2A | 0,5A @20ms |
| 220Vac | 20VA | 0,1A | 0,5A @20ms |
| 5Vdc | 2,5W | 0,5A | 1A @20ms |
| 12Vdc | 5W | 0,5A | 1A @20ms |
| 24Vdc | 10W | 0,5A | 1A @20ms |
- TENSIÓN DE TRABAJO: 110Vac
- Potencia Máxima: 20VA
- Corriente Máxima: 0,2A
- Pico de Corriente: 0,5A @20ms
- TENSIÓN DE TRABAJO: 220Vac
- Potencia Máxima: 20VA
- Corriente Máxima: 0,1A
- Pico de Corriente: 0,5A @20ms
- TENSIÓN DE TRABAJO: 5Vdc
- Potencia Máxima: 2,5W
- Corriente Máxima: 0,5A
- Pico de Corriente: 1A @20ms
- TENSIÓN DE TRABAJO: 12Vdc
- Potencia Máxima: 5W
- Corriente Máxima: 0,5A
- Pico de Corriente: 1A @20ms
- TENSIÓN DE TRABAJO: 24Vdc
- Potencia Máxima: 10W
- Corriente Máxima: 0,5A
- Pico de Corriente: 1A @20ms
24Vac: NO recomendado
Con el sensor, acompaña un Filtro de Supresor K8 para protección del reed.
Hoja de Datos y Manuales de Instalación
- Hoja de Datos (PDF 301KB)
- Manual de Instalación (PDF 481KB)
Ejemplos de esquemas eléctricos
