Sensor de Flujo FH12B02-M12 adecuado para medios flujos de agua - 1/2"G

Sensor de flujo Eicos FH12B02-M12, adecuado para medios flujos de líquido

1 pz.

US$ 172,00por pieza

+ 2 pzs.

US$ 156,00por pieza

IVA no incluido

Disponible
AJUSTABLE EN AGUA @ 25°C (LPM)
CONTACTO   min. 50%*
ON
0,8 5,0
OFF
0,5 3,5
AJUSTABLE EN ACEITE 68cSt @ 40°C (LPM)
CONTACTO

Para aplicación en aceite, modelo recomendado: FH12B04-M12 o FH12B06-M12

ON
OFF

*Referencia a media escala.

Visión General

Descripción

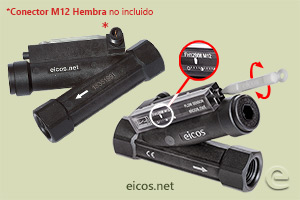

El pasaje del fluido provoca el desplazamiento de un émbolo magnético, cerrando el contacto eléctrico (reed switch).

El sensor de flujo Eicos FH12B02-M12 con conexión de 1/2"G es adecuado para medio caudal de agua. El sensor tiene un rango de trabajo que le permite ajustar el flujo ideal para ser detectado en su aplicación.

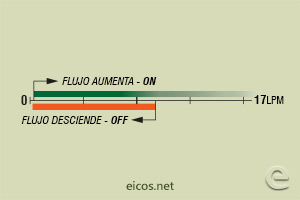

El sensor trabaja Normalmente Abierto (NA), con la señal ON cuando el flujo (en litros por minuto) es superior al ajuste en el sensor y la señal OFF cuando el flujo disminuye abajo del ajuste.

Salida eléctrica con plug M12 macho (2 pines).

Para aplicación en aceite, consulte el modelo FH12B04-M12 y FH12B06-M12.

Advertência 2

El producto contiene componentes magnéticos internos, lo que le hace sensible a la sedimentación y deposición de partículas de hierro, lo cual interfiere en su funcionamiento.

Se recomienda un análisis técnico y ensayos previos para su uso en líquidos con partículas sólidas y/o incrustantes y productos químicos. No se recomienda para agua industrial residual.

Especificaciones técnicas

MaterialPPA - Poliftalamida
Área de pasaje interno 114mm²
Presión máxima de trabajo 25bar
Temperatura de trabajo 0ºC a 100ºC | 140ºC @1h
Rosca de conexión G 1/2" hembra (BSP-Paralelo)
Muelle Inox AISI 302
Junta O'Ring (NBR)
Conexión de salida M12 macho, 2 pines (A-code)
Grado de protección IP66
Contacto elétrico Reed Switch 20W/VA
Garantía 2 años

Voltaje de funcionamiento

Tensión de Trabajo Potencia máxima Corriente máxima
110Vac 20VA 0,2A
220Vac 20VA 0,1A
5Vdc 2,5W 0,5A
12Vdc 5W 0,5A
24Vdc 10W 0,5A

  • 24Vac: Utilizar con relé de interfase Schneider modelo RSLZVA1 o equivalente.
  • Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W en serie.
Montaje

Montaje

¡
Tenga cuidado con los esfuerzos EXCESIVOS a los que el sensor estará sometido en su instalación.
FLUJO Montagem correta

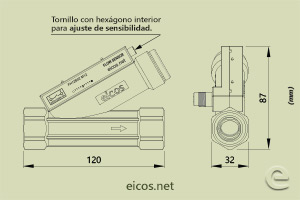

Dimensiones (mm) y peso

Ajuste de sensibilidad 200g Escala Conexíon de entrada Conexíon de salida dimensões

Sellado

O'Ring (NBR) para sellado
Parker cód. 2-116
(viene con el producto)
vedação

Conexión típica a un contactor y conexión eléctrica

CONTACTOR AUXILIAR (mini contactor)
Considerar las distancias:
Conexión directa
a un sensor
Utilizar resistor
22R 5W
en serie
Utilizar
tensión 24Vdc
Distância ligação

Filtro
Supresor
Esquema ligação contator

La instalación del filtro supresor de parásitos alarga la vida útil del contacto eléctrico del sensor.

¡
No conectar nunca directamente a un motor, lámpara o cualquier carga superior de 20W.
Utilizar siempre un contactor o relé.
Conector M12 macho 2 pines Conector M12 hembra Sensor de Flujo 1-MR 3-AZ Esquema Plug M12
Características eléctricasNA - SPST
SalidaContacto ON/OFF
Grado de protecciónIP66

Mantenimiento

  1. Abrir el tapón, desmontar y limpiar con cepillo de nylon si hay incrustación;
  2. Montar el sensor según el siguiente dibujo:
Tapón O'Ring Muelle Pistón Llave Allen 12mm Escala Cepillo Conector M12 Manutenção

Solución de problemas

DIAGNÓSTICO
ACCIÓN
1) El contacto eléctrico se queda cerrado SIN caudal.
  • Revisar si hay sobrecarga;
  • Probar con el ohmímetro;
  • Desmontar el tapón y comprobar que el pistón no está bloqueado.
2) Hay caudal y el contacto eléctrico queda siempre abierto.
  • Ajustar la sensibilidad;
  • Revisar con un ohmimetro el contacto eléctrico;
  • Posible sobrecarga que dañó el contacto eléctrico.
